最近跟CyberPunk:2077同世界观的动漫《边缘行者》上线了，看到那里面黑客流乱飞的芯片啥的，让我有了学微机原理的冲动。

在上一篇内容的最后，我们强调了MOV指令，其实强调它的原因是因为它是一个具有代表性的双操作数指令。不同CPU有不同的指令系统，但8086CPU和8088CPU是完全相同的。所以下面我们要学8086CPU的指令系统，在学的时候我们会发现之前的寻址方式和MOV指令的重要性。因为他们基本是起到奠基作用的前置知识。

数据传送类

MOV

1	MOV DST, SRC; (DST)←(SRC)

MOV指令在前一篇有详细的讨论，这里只占一下位置。实际上，MOV是一个经典的双操作数指令，要保证两个操作数的类型必须匹配，如果两者都指定了类型，则必须一致。如果两者之一指定了，那一般无错（未指定的会认为和指定的一样），如果都无类型，则指令出错。

LEA

1	LEA BX, DATA1

LEA指令将DATA1的偏移地址转移到BX中，它传送的是操作数的有效地址（偏移地址），就像指针。这里的BX可以替换为BX,BP,SI,DI，总之是一个通用寄存器。实际上，这个指令还有一些别的意义：比如他可以快速做加法和简单的乘法，例如LEA BX, [A+4*B+10]，同时，资料指出在新的CPU中，LEA是不占用CPU的ALU的，它有自己的ALU，这是后话了。总之它可以实现一些快速寻址的功能。

LDS,LES

1	LDS/LES r, mem

这里LDS是Load Data Segment，LES是Load Extra Segment，他俩是三操作数指令，包含两个目的操作数，我们举一个例子来顶真它：

1 2	MOV BX, 2080H; LDS SI, [BX];

这个操作，会将2080H处的值给SI，注意，一个字节是8位，在8080/8086中一个字是两个字节，这个指令要求的r是16位的，所以2080H和2081H依次存入SI的低位和高位。然后2080H+2的2082H会送入DS。

对于LES，即送入ES。

LAHF,SAHF

这两个是隐含寻址的指令，简单来说：

1 2	LAHF ; (AH)←PSW的低8位 SAHF ; PSW的低8位←(AH)

PSW在后面讲到运算指令时要拿出来记住捏，现在记一下这个指令的名字就好了，LAHF指的是Load AH with Flags, SAHF为Set Flags with AH。

XCHG

这是简洁的数据交换指令，只需：

1	XCHG DST, SRC

该指令可以完成寄存器与寄存器的交换，其实可以理解为一种抽象后的MOV，MOV可以的它就可以，MOV不可以它也不可以。比如不允许是段寄存器，立即数不能交换，阿巴阿巴。并且显然交换的要是等长的，而且至少有一个是寄存器（对应不能在两个存储单元上直接MOV）。

XLAT

这是一个称之为字节交换指令的指令，实际上它是隐含寻址，涉及AL与BX，它的功能即为(AL)←((BX)+(AL))，故称为查表。例如建立了一个0~9的平方表于偏移地址为2000H的内存中，求5的平方：

1
2
3

MOV BX, 2000H
MOV AL, 5
XLAT

这样AL就变成了2000H+5处的值，即5的平方。

PUSH/POP

PUSH oprd

显然，这是堆栈操作，它总是对16位的数据进行的，目的操作数隐含的其实就是堆栈，进栈操作把数据传输给以SS为段基址，SP为偏移地址的栈中。

整个过程分为两步，1) (SP)←(SP)-2, 2) (SP)←(oprd)

其中oprd可以是r,mem,seg，不能是立即数捏。这个缺陷是8086/8088的硬件限制，后来的CPU就支持了。

POP oprd;

自然，出栈也分为两步，（oprd)←(SP),(SP)←(SP)+2，同样不支持立即数。

特别地，有一对隐含寻址的指令PUSHF,POPF。它是用来把PSW压入堆栈和把栈顶所指数据赋给PSW的。用于调用子程序时保护和恢复标志位。

summary

实际上，数据传送类指令，如果在考试中要自己写，其实还是MOV和LEA用的多。这里的有些指令的出现与硬件设置强相关，所以……

算术运算类

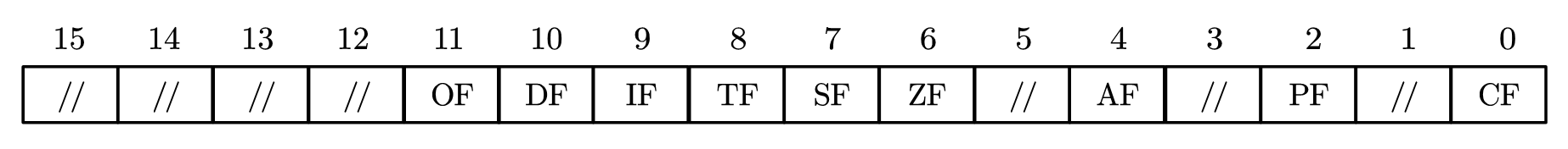

算术运算就很重要了，从名字可以知道，算术运算需要ALU（算术逻辑单元），同时我们也注意到ALU往往会连一个PSW。还记得学计组的时候，学习到booth乘法和加法时的一堆机制，例如什么双符号位判断溢出等等。在玩具CPU里，有一个PSW，但它只有1位置，实际上由于玩具CPU只执行一段简短的冒泡排序，所以PSW并没有忠实的体现。现在我们要给出在8086中的标志寄存器的设置：

至于打//的地方是什么，有什么具体的意义，我也不是很清楚。这9个标志位要记录一下报个菜名：

标志	作用
OF (Overflow Flag)	溢出标志
SF (Sign Flag)	符号标志
ZF (Zero Flag)	零标志
AF (Auxiliary Flag)	辅助进位标志
PF (Parity Flag)	奇偶标志
CF (Carry Flag)	进位标志
DF (Direction Flag)	方向标志
IF (Interrupt Enable Flag)	中断允许标志
TF (Trace Flag)	追踪标志

重点关注前6个，后面在具体例子中给出。我们要树立一个意识，只要一个操作涉及到用ALU进行运算，这前6个标志位或多或少会被影响。（后三个标志位以后会用到）

算术运算指令有一些共同点，我先提前记录在这里：

1）运算指令影响状态标志位

2）参加运算的数可以是无符号整型，带符号整型，压缩BCD数和非压缩BCD数。

3）乘法除法中，乘数，被乘数，除数，被除数，商和余数存放的位置有规定。

4）乘法除法的书写形式有要求，

ADD,ADC

显然，它是相加，ADC是with carry，即带进位的意思。显然，它也是双操作数指令。它和MOV有许多共通的地方：

1 2	ADD DST, SRC ; (DST)←(SRC)+(DST) ADC DST, SRC ; (DST)←(SRC)+(DST)+(CF)

SRC可以是立即数，通用寄存器，存储单元。DST就不能是立即数，可以是通用寄存器和存储单元。自然，SRC和DST不能同时是存储单元。计算完以后，结果存在DST里。

一个很好的例题是：设在DVAR开始的连续8字节中分别存放两个双字变量A和B，求C=A+B。并将结果C放到DVARC开始的内存中。设A=00127654H，B=00049821H。

1
2
3

DVAR DD 00127654H
	 DD 00049821H
DVARC DD    ?

s 首先，ADD和ADC也只能实现8位和16位的加法（这里的实现，依托的是硬件逻辑，这里略了。），那么32位的加法就需要一定操作了。

LEA DI, DVAR ;
MOV AX, 4[DI] ;
ADD AX, [DI] ;
MOV DVARC, AX ;
MOV AX, 6[DI] ;
ADC AX, 2[DI] ;
MOV DVARC+2, AX;

要时刻记住地址由低位到高位，整个代码的流程其实很简单：

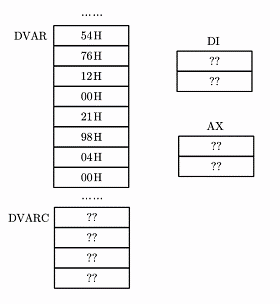

这个动图期望可以带来一些直觉上的帮助，因为制作比较花费时间。如果后面每一小串指令都绘制这样一个动图那太花时间了。在下一章简单的汇编语言编程里会有更多的这些内容。

SUB,SBB

它和加法几乎是一样的，这里SBB中的其中一个B是with borrow借位的意思。仍然用一个例题来解决：设DVAR1和DVAR2保存有双字数，并将结果存于DVARR中。

DVAR1 DD 78127654H
DVAR2 DD 12349821H
DVARR DD     ?
MOV AX DVAR1
SUB AX, DVAR2
MOV DVARR, AX
MOV AX, DVAR1+2
SBB AX, DVAR2+2
MOV DVARR+2, AX

INC,DEC

INC即increase，DEC即decrease，是自加和自减。

这两个指令有个要求，其操作数不能是立即寻址，也就是你不能把一个立即数塞进去。这很容易理解，第二点是这两个指令不影响CF标志，第三点是，当操作数寻址到内存中的某一单元时，由于此时无法像ADD,SUB一样知道是8位还是16位，需用PTR指出一下数据类型。至于PTR，还需要在更后面我们再提到它。例如：

INC AX。
INC BYTE PTR [BX]
DEC CX
DEC WORD PTR [BX]

NEG

它是negative，用于取负，它很简单，即把目标操作数作0-(DST)，它与求补码等操作关系密切。注意，这个操作会影响PSW的状态位。这很好理解，因为它其实是特殊的SUB。

CMP

这是compare，它用于比较大小：

1	CMP DST, SRC;

它要做的就是(DST)-(SRC)，并且设置PSW的标志位，后面我们会看到它在编程中的用处。

如果是两个无符号数，例如CMP AX, BX，出现AX>BX，则说明AX-BX不需要借位，CF=0。如果AX<BX，则需要借位，CF=1。

如果是两个有符号数，运算后，可以把之前CF的结论换成OF异或SF。原因是：

首先我们要知道，溢出是指正+正得负，负加负得正。如果AX-BX不发生溢出，则OF=0，且最后结果的符号位SF=1，说明AXBX。

如果发生了溢出，OF=1，发生溢出时，一定是因为AX是一个正数，减去了一个负数（+正）或者AX是一个负数，减了一个正数（+负）最后结果发生变号了。而真正的结果，第一种情况仍然是正，第二种仍然是负。所以如果SF=1，这说明真实的结果是正的，也就是AX是正数，BX是负数，AX>BX，此时的情况是OF=1，SF=1、当SF=0时，自然AX<BX。

所以我们会发现，AX>BX时，OF=0，SF=0或OF=1，SF=1。此时OF异或SF是0。那么当AX<BX时，OF异或SF就是1。

MUL,IMUL

实际上，在刚才的加法和减法中，我们已经冥冥之中感受到了一些桎梏。这实际上是硬件实现时的一些规定。当到乘除法时，更是这样的。但这其实也带来了一些方便。

对于MUL，实际上只能call：

MUL oprd

因为它有着硬性的规定：①8位×8位→16位，16位×16位→32位；②乘数和被乘数都不能立即寻址；③乘数或被乘数必须放在AL或AX中，在指令中隐含；④16位运算结果在AX中，32位结果在DX和AX中。

IMUL用于计算有符号数的乘法，要求与MUL一样。实际上由于有符号数在计算机中以补码表示，如果用MUL来运算，也会得到一个结果。只不过此时由于符号位会参与进来，结果是错误的罢了。

MUL和IMUL对PSW的CF，OF位有影响，如果采用MUL或IMUL计算，DX=0，即两个字相乘还是个字，则CF=0，OF=0。如果字节运算（8位）运算后AH=0，说明字节相乘后还是字节，CF=0，OF=0.否则其余情况CF=1，OF=1。

DIV,IDIV

和乘法一样，DIV是无符号数除法，IDIV是有符号数的除法：

DIV oprd

它也有硬性的要求：①16位除8位，或32位除16位，被除数不够16位或32位，作符号扩展。②同样，被除数和除数都不能是立即寻址。③被除数必须放在AX或DX:AX中，在指令中则隐含；④16位运算的商放在AL中，余数放在 AH中；32位运算的商放在AX中，余数放在DX中。

除法并不会影响PSW。

实际上为什么乘法和除法要要求被除数/被乘数必须在AX/AX:DX中，以及为什么立即数不能用来当乘数或者除数，在计组中已经给出了答案。比如计算乘法时，本质上是部分积和乘数一位一位的位移，立即数显然不支持这样的操作。

CBW,CWD

CBW是convert byte to word，显然，它是将AL中8位数扩展到16位。这种操作多用于除法中，如果是带符号的除法，那么当符号位D7为1时，AH会补成FFH。D7=0时，AH补零。

CWD就是convert word to double word，道理是一样的，只不过补的是整个DX。

位操作指令

这个，位操作指令，包括逻辑运算，移位，指令。

逻辑运算指令：

	助记符格式	功能说明
与	AND DST, SRC	(DST) (DST)$\land$(SRC)
或	OR DST, SRC	(DST) (DST)$\lor$(SRC)
异或	XOR DST, SRC	(DST) (DST)$\oplus$(SRC)
测试	TEST DST, SRC	根据 (DST)$\land$(SRC)置标志位
非	NOT DST	(DST)各位取反

除了NOT，前四个指令均会给CF,OF置0。因为位操作不会导致进位和溢出。同时根据计算结果设置SF,ZF,PF的状态。

我们要知道，位操作允许许多的操作，可以实现不同的目的，相当的灵活。比如：

将AX寄存器中的$D_1,D_5,D_6,D_{11},D_{15}$位保留，其余位清零：

1	AND AX, 1000100001100010B

将DX寄存器中的低8位置1，其余位不变。

1	OR DX, 00FFH

将AX寄存器中的$D_1,D_5,D_6,D_{11},D_{15}$位求反，其余位保留。

1	XOR AX, 1000100001100010

下面以TEST指令为例演示一些别的功用：例如判断AX寄存器的$D_1$位是否为1：

1	TEST AX, 0002H

这样执行后，只需检测PSW的ZF标志，即可知道是否为1。

逻辑移位指令：

名称	全称	特点
逻辑左移SHL	Shift Left	空位补零，移出的最后一位进CF
逻辑右移SHR	Shift Right	空位补零，移出的最后一位进CF
算术左移SAL	Shift Arithmetic Left	空位补零，移出的最后一位进CF
算术右移SAR	Shift Arithmetic Right	空位补最高位，移出的最后一位进CF
循环左移ROL	Rotate Left	空位由移空的位补充
循环右移ROR	Rotate Right	空位由移空的位补充
带进位循环左移RCL	Rotate through Carry Left	空位由CF补充
带进位循环右移RCR	Rotate through Carry Right	空位由CF补充

这些指令的使用格式很统一，例如：

1 2	SHL AX, 1 SHL AX, CL

即SHL DST CNT。如果CNT由寄存器CL表示，那CL里是多少就移几次。这些指令都会正常影响PSW的SF,PF,ZF,CF和OF标志位，重点关注CF和OF，CF表示指令所移出的那一位，OF表示移位前后符号位发生了变化。CF位的灵活使用可以提供很多便利。

我们知道，移位后，一般来说数据会扩大2倍或者减小2倍，所以也有很多用途。

例如使用移位实现乘法：5*10

MOV AL, 05H
SHL AL, 1 ;(AL)=5*2
MOV BL, AL; (BL)=5*2
MOV CL, 2
SHL AL, CL; (AL)=5*8
ADD AL, BL; (AL)=5*10

将一个字的内容除2，并进行四舍五入：

1 2	SHR AX, 1 ADC AX, 0

这个的精巧之处在于，SHR会把移动的那一位送入CF，而四舍五入即如果移出的是1，结果+1。所以此时只需要把标志位加进来即可，也就是用ADC+0。

将DX:AX中的32位二进制数乘2，结果再送入DX和AX：

MOV AX, 8421H
MOV DX, 0421H
SHL AX, 1
RCL DX, 1

这样执行后即DX:AX=08430842H。用RCL正好可以续上AX的最高位。

程序控制转移指令

现在，我们有了数据传送类指令，数据运算类指令，和位操作指令。这已经足够构造一些相对复杂的程序。但是回忆最早学C语言时候的编程题目，找出一个数组里最大的数，或者冒泡排序，它们都需要选择，循环等操作，即转移，分支，重复。我们先说转移：在8086的汇编里，有两种转移，无条件的转移和有条件的。

本质上，如果程序转移后只有IP发生变化，那么就是段内转移，因为毕竟段址没变，即近程转移，称为NEAR型。如果CS，IP均发生改变，则称为段间转移，也叫FAR型。按照西电版教科书的分类，可以分为：

无条件转移指令	条件转移指令
JMP,CALL,RET,IRET	JZ,JC,JCXZ,LOOP

无条件的我们先说JMP，后面三个在最后提到中断时再说。

JMP

这个JMP，就是jump，其实可以很好用：

1
2
3

JMP LABEL
JMP REG16
JMP MEM

这里，LABEL确实只是一个“标号”，例如：

1
2
3

JMP L1
...
L1: MOV AX, BX

宏汇编程序MASM.exe会根据标号的位置，自动生成相应的指令代码。

JMP REG16和JMP MEM也很自然，如果是16位寄存器，那只改变IP，这十分自然。如果MEM也是16位的字，那么也只改变IP，如果是双字，那就是高位CS，低位IP。实际上，更全面的使用是召唤PTR：

方式	指令
段内直接转移	JMP NEAR PTR address
段内间接转移	JMP CX / JMP WORD PTR [BX]
段间直接转移	JMP FAR PTR address
段间间接转移	JMP DWORD PTR [BX] [SI]

而在书写时，还是JMP LABEL更方便。注意，这个段内直接转移，有一种情况下，位移量是8位的带符号数，比如PTR BYTE [BX]，此时允许在±127字节中寻址，称为段内直接短转移。为什么要强调这一个呢，因为条件转移指令他们都只支持这种短转移。

原因是考虑到控制指令长度和提高运行速度，如果真的要进行一个有条件的远转移，可以先短转移到一个附近的单元，然后加一个无条件的转移。

有条件转移作为JMP的一个变种，下面给到底下，其实类似于某种咏唱的魔法咒语，看习惯英文就好了。首先，我们要意识到，这个条件从哪来。比如用任何一个高级语言，都可以写“if(a>b)”这样，那么在汇编里，没有这样的高级抽象，但大部分时候进行一个操作后，PSW都会发生变化。所以我们可以通过观测PSW各个标志位的情况来进行分支跳转。在上文介绍的PSW中，有6个状态标志位，AF是半进位标志位，不常用。其余5个标志可以反映10种状态：

指令	英文	指令	英文
JC LABEL	Jump if carry	JNS LABEL	Jump if not sign
JNC LABEL	Jump if not carry	JO LABEL	Jump if overflow
JE/JZ LABEL	Jump if equal/zero	JNO LABEL	Jump if not overflow
JNE/JNZ LABEL	Jump if not equal/zero	JP/JPE LABEL	Jump if parity/parity equal
JS LABEL	Jump if sign	JNP/JPO LABEL	Jump if not parity/parity odd

阅读英文名，可以知道是由哪个标志位来的。这里说明一个事情，这里的JE/JZ和JNE/JNZ中其实equal指的就是ZF的状态。后面也有很多指令会有E和Z，它们的操作码是一样的。究其原因是因为使用CMP指令，本质上是作减法，当比较出现相同的情况时，差为0，使得ZF亮起。

举一个例子捏：

LEA BX, MAX
LEA SI, BUF
MOV CL, 20
MOV AL, [SI]
NEXT: INC SI
	  CMP AL, [SI]
	  JNC GOON
	  XCHG [SI], AL
GOON: DEC CL
	  JNC NEXT
	  MOV [BX], AL
	  HLT

首先，MAX和BUF的地址被存入BX和SI，并且给CL赋了一个20，很多情况下这其实都是循环次数。然后将SI所指的值赋给AL。按顺序进行NEXT处，首先SI自加，然后AL与SI所指的值进行比较。

当CMP a b，ab了，那么会不作交换，直接GOON。一直到CL变成0，才不会跳转，最后AL的值会送入[BX]（即MAX的地址），然后停机。

所以这其实是在连续的20字的区域中找最大值。在刚才这个例子里实际就看出了使用CF来判断大于小于的好处（结合CMP指令）。现在引入更全面的指令来专门约束一下这一过程（大于/不低于，即取等情况。）

指令		英文
JA/JNBE	(CF=0)$\land $(ZF=0)	Jump if above / not below nor zero
JAE/JNB	CF=0	Jump if above or equal / not below
JB/JNAE	CF=1	Jump if below / not above nor equal
JBE/JNA	(CF=1)$\lor$(ZF=1)	Jump if below or equal / not above
JG/JNLE	(SF$\lor$OF)$\lor$ZF=0	Jump if greater / not less nor equal
JGE/JNL	(SF$\lor$OF)=0	Jump if greater or equal / not less
JL/JNGE	(SF$\lor$OF)=1	Jump if less / not greater nor equal
JLE/JNG	(SF$\lor$OF)$\lor$ZF=1	Jump if less or equal / not greater

上四行处理的是无符号数，所以用的是above/below，下面是有符号的，就greater和less了。

LOOP

为了便于循环控制，在8086CPU的指令集中专门设置了循环控制类指令。实际我们刚才已经看到，使用JMP即可实现某种意义的循环，这里要讲的LOOP对其进行了进一步的封装。总的来说，指令集中给出了4种指令：

指令	条件
LOOP LABEL	(CX)←(CX)-1,(CX)$\ne$0时转LABEL
LOOPZ/LOOPE LABEL	(CX)←(CX)-1,(CX)$\ne$0且ZF=1时转LABEL
LOOPNZ/LOOPNE LABEL	(CX)←(CX)-1,(CX)$\ne$0且ZF=0时转LABEL
JCXZ LABEL	CX=0时转LABEL

下面依次举几个例子来说明这四条指令，首先是经典1加到100：

SUM DW ?
xor AX, AX
mov CX, 100
again:
add AX, CX
loop again
mov SUM, AX

那么LOOPZ和LOOPNZ又有什么好处捏，实际上它们多见于一些字符串处理中，因为如果对于数字来使用，这种条件循环其实用处就很有限了。比如找出第一个非负的数等等。一般它们也是和一个会改变ZF的指令结合在一起使用，很多时候是CMP。

比如取出字母串string中的第一个大写字母并且放入DL：

mov BX, -1
mov CX, len
again:
inc BX
mov AL, string[BX]
test AL, 20H
loopz again
mov DL, AL

这里关于串的操作看起来非常自然，我们后面再进行严谨的补充。这么写，当AL是一个小写字母的ASCII码时， test后ZF就会是1，然后循环继续；如果是大写字母，ZF就会是0，然后跳出循环。这里为什么选取20H，可以看大小写字母的ASCII码分布。

实现循环输入字符，并将字符保存在string数组中，按回车结束：

MOV BX, 0
MOV AH, 1
MOV CX, len
again:
int 21H
mov string[BX], AL
cmp AL, 0DH
loopnz again
mov AX, 0

当接受的字符是回车（0DH）时，由CMP指令ZF会等于1，那么loopnz直接跳出循环。至于这里的int 21H是什么，这可不是定义整型变量的意思，这是中断（interrupt），我们放后面提。

最后的JCXZ是一个用于处理特殊情况的指令，如果最开始的CX很不巧是0，那么对于16位的CX，需要循环65536次程序才会停止，这很不妙。确实大多数时候可以通过规范CX来处理这个问题，但是有些时候为了运行的健壮性，还是这样写会好一些，比如我们实现在BUFFER区域的字型数据的中值滤波，并保存进AVG缓冲区中。其中前2个字节是数据个数，但数据有可能是空的。那么：

BUFFER DW n
       DW x1, x2, ..., xn
AVG DW n-1 DUP(?)
MOV SI, BUFFER
MOV CX, [SI]
ADD SI, 2
JCXZ PROCEND
LEA DI, AVG
MOV AX, [SI]
ADD SI, 2
PROC1:
ADD AX, [SI]
SHR AX, 1
MOV [DI], AX
ADD DI, 2
MOV AX, [SI]
ADD SI, 2
LOOP PROC1
PROCEND:

哒哒，这里的JCXZ完全是为了防止（CX）=0，来跳过循环的。

下面是关于子程序的一小部分，这也是程序控制的关键环节。简单来说，通过模块化的构建子程序，我们可以简化程序设计。当主程序需要调用这些子程序时，直接调用再返回即可。

这样直接的结果就是需要保护某些寄存器的内容，从而需要进行一些堆栈操作，对程序的执行速度产生一定影响。

子程序调用与返回

子程序调用指令CALL就像无条件跳转JMP一样，指令格式也是类似的。但CALL自动使此时的CS和IP寄存器都入栈了，来起到保护的作用。然后RET指令用于返回它。这里举一个例子：编写子程序实现统计AX记录的一个字中“1”的个数。

VAR1 DW 1234H
CounterVar1 DB ?
MOV AX, VAR1
CALL COUNTER1
MOV CounterVar1, BL

COUNTER1 PROC NEAR
PUSH AX
PUSH CX
MOV CX, 16
XOR BL, BL
COU1:
SHR AX, 1
ADC BL, 0
LOOP COU1
POP CX
POP AX
RET
COUNTER 1 ENDP

基本上意思就是这个意思。

同时，当程序运行期间遇到某些特殊情况，需要暂停现行程序，转而执行一组专门的程序来处理。这乘坐中断。8086的中断分为两种，内部中断如除法遇到除以0；外部中断主要用于处理I/O设备与CPU的通信，如之前的int 21H。

中断指令即INT n，这里n是不同中断例行程序的代号。与CALL不同的是，此时堆栈还要“保存现场信息”，需要把反应现场状态的PSW也送入堆栈。返回时，不仅恢复IP和CS，也恢复原有的PSW。这里的更详细的内容，可以参考一些相关方面的资料。

串操作指令

如在循环中举的字符串的例子一样，一个字符往往是一段ASCII码，而我们认知上的字符串如“shjdsa”就会是一串数组。同时，汇编语言本身，也是一组字符串。字符串存放在一个连续的区域中。在之前的例子中，我们也有用SI当作一个会移动的地址指针的用法。串操作实际就是把这个思想进行了进一步封装，提供了5类字符串操作指令：

指令	英文	作用
MOVS(B/W)	Move byte or word string	(ES:DI)←(DS:SI)
CMPS(B/W)	Compare byte or word string	(DS:SI)-(ES:DI)
SCAS(B/W)	Scan byte or word string	AL/AX-(ES:DI)
LODS(B/W)	Load byte or word string	AL/AX←(DS:SI)
STOS(B/W)	Store byte or word string	(ES:DI)←AL/AX

他们都是隐含寻址，下面慢慢解释它的机理。首先，在之前在介绍PSW时出现了一个DF标志位，它叫direction flag，在前面画图演示时，我们往往会画一个长条，然后从上到下是低地址到高地址。那么对于指针自加显然就是INC。那么在字符串这些打包好的指令里，就需要DF标志位来控制是低地址到高地址自加还是高地址到低地址自减。

总的来说，他们的共同点如下：

①源操作数的地址由DS:SI给出，目的操作数的地址由ES:DI给出。

②指令助记符里的B和W决定了是byte还是word。

③如上文所说，使用这些指令时，地址指针是自动移动的，DF=0地址单增，DF=1地址单减，步长是1还是2取决于是byte还是word

④串的长度由循环时用的计数器CX指定，这非常自然。

⑤实际上这里的MOVS和SCAS之类的，也只能一次处理一个字或字节，可以使用一个叫指令前缀的功能来使它循环。

MOVS

MOV已经是老朋友了，这里举个例子，结合指令前缀REP，实际上就是循环，像LOOPZ/E和LOOPNZ/E一样，它也有REPZ/REPE。是一样的。

LEA SI, BUFF1
LEA DI, BUFF2
CLD ;使得DF=0
MOV CX, 100
REP MOVSW

这样就会实现整个区域的MOV。

CMPS

与CMP类似，依然是不保留结果只改变标志位，但是CMP与目的操作数减源操作数，CMPS是反过来的，原因不详。

举个例子，BUFFER1和BUFFER2中有两个长度为100的字型缓冲区，对比这两个缓冲区的数据，找到第一个相同的字；如果找到相同的字，则在ADDR中保存该数据在BUFFER1中的地址，如果找不到，在ADDR中置0FFFFH。

LEA SI, BUFFER1
LEA DI, BUFFER2
MOV CX, 100
CLD
REPNZ CMPSW
JZ FOUND
MOV ADDR, -1
JMP ELSE
FOUND:
SUB SI, 2
MOV ADDR, SI
ELSE:

下面自然引出了一个问题，如果我想只找有没有特定的字怎么办，那这就是SCAS扫描的作用了。

SCAS

这个指令允许你把你想搜索的字放进AL或者AX里，然后配合重复前缀进行搜索：

LEA DI, BUFFER1
MOV CX, 100
MOV AL, 0x8b
REPNZ SCASB

进一步，如果是要在一个区域里搜索存不存在某个字符串，那会更加复杂一点点，比如在字节型BUFFER中保存有20000个数据，要求在其中查找字符串“12345”，并将其在BUFFER中的偏移地址存放在ADDR中，如果没找到ADDR赋0FFFFH。

BUFFER DB 20000 DUP(?)
ADDR DW ?
STRING DB '12345'

MOV ADDR, -1
LEA DI, BUFFER
MOV CX, 20000
MOV AL, STRING ;这样只会取第一个字符
CLD
STARTSEARCH:
REPNZ SCASB ;查找第一个字符
JNZ NOFOUND; 第一个都找不到那就寄了
LEA SI, STRING+1 ;为后面CMPSB做准备
PUSH CX ;保护搜索次数
PUSH DI ;保护搜索指针
MOV CX, 4;比较后续字符
REPZ CMPSB
POP DI;
POP CX; 恢复
JNZ STARTSEARCH; 如果REPZ匹配失败，出现了一个ZF=0，就会返回搜索阶段。如果到最后ZF还是1，说明后面4个字符都match，直接往下
FOUND:
SUB DI, 1
MOV ADDR, DI
NOFOUND:

LDS/STOS

这两个指令忠实的完成着装入和存储，比如LDS是将存储单元的内容写入AL/AX，STOS是写出，这也导致这两个指令很少和指令前缀一起用。当然可以用STOS来加上指令前缀从而实现清零和置初值，有点像memset。

End

这一篇blog已经太长了，所以我略去了一些内容，它们在理解微机原理主体上没那么重要，比如BCD码校正的指令，和那些记忆向的处理器控制指令。以及，我并没有规范的介绍汇编语言编程的一些要求，很多例子虽然已经是不错的demo了但确实缺乏一定的严谨性，比如变量的定义等等，都很似然，在下一篇里会进一步介绍。

这一篇写的比较费时间，期间经历了一次国家奖学金答辩（在这里感谢准备答辩期间帮助我的朋友们），在那里我看见了很多半仙。有的门门课90好几，均分说出来都吓人，如果放在以前，我直接焦虑感拉满，然后转而思考自己在实验班里难看的rank夏令营不是得寄？后来格局打开了，第一，我未必会（能）保研；第二，当时考600来分然后交学费，大概不是为了多上四年高中的。我觉得大概是要找到自己的adventure然后write your own stroy。至少我现在很开心，置于均分不靠前，没有ICPC/CCPC经历的劣势会把我导向何处，这并不是我能决定的了。人生有梦，各自精彩。

“哈，你终于领悟了成为传奇的诀窍。”——CyberPunk2077
